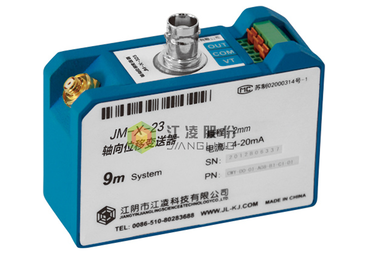

系统描述
• 一体化设计• DIN35mm导轨安装• 安装底座可拆卸
技术参数
描述
测量范围
见订货指南
外形尺寸
88mm×31mm×70mm（长×宽×高）单位： mm
电流输出
4～20mA（负载≤1KΩ）
供电电源
DC+24V
环境
工作温度： -10～65℃、相对湿度： ≤85%
订货指南：
订货号
探头及螺纹规格A
量程范围B
螺杆无螺纹长 度C
螺杆长度D
探头电缆/延长电缆选 择E
防爆要求F
探头安装 方式G
JM-X-23－
1：探头规格φ8mm螺纹规格M10×1.0mm n:特殊要求
1：-1.00～+1.00mm* 2：-0.50～+0.50mm n: 特殊要求
1：5mm* 2：10mm 3：15mm 4：20mm n：特殊要求
1：30mm 2：40mm 3：50mm* 4：60mm n：特殊要求
1：1m+4m铠装 2：1m+4m非铠装* 3：0.5m+4.5m铠装 4：0.5m+4.5m非铠装 5：1m+8m铠装 6：1m+8m非铠装 7：0.5m+8.5m铠装 8：0.5m+8.5m非铠装
1：防爆 2：非防爆*
1：常规* 2：反安装
2:探头规格φ11mm、 螺纹规格M14×1.5mm n:特殊要求
1:-2.00～+2.00mm* n:特殊要求
注释： 特殊要求选型需要描述具体要求,“*”表示默认选项。
JM系列
振动监测及故障分析系统
