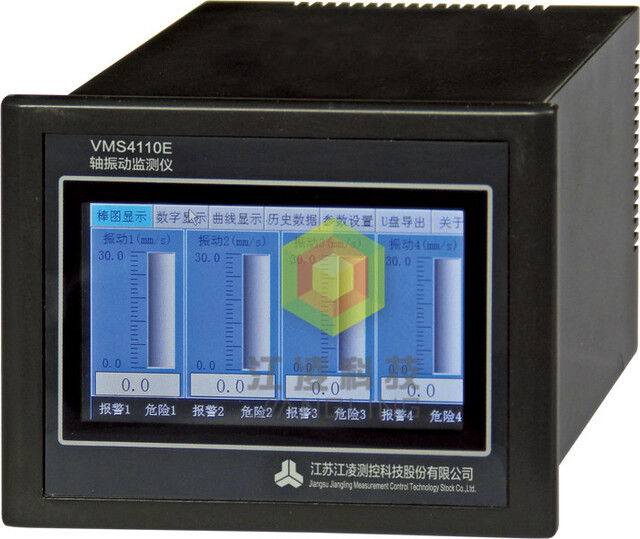

JM系列
振动监测及故障分析系统
产品详情 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
统描述 1． 真彩色触摸屏设计，人机交互 2． 四通道/两通道（可选）数据采集 3． 盘式安装 4． 宽电压供电设计 5． 多种输出接口配置 6. 数据存储备份 应用 风机、水泵、电机、压缩机磨煤机、齿轮箱等各类旋转机械设备 概述 该装置是基于传感器技术、新信号处理技术、中断技术、人机交互技术等集成的新一代智能化产品。它采用四路或两路同步监测模式，对设备的运行工况将进行有效的监控，并将相关数据进行特征参数提取，机组状态数据，完成机组故障的预警和报警。它可以为设备建立一套严密的振动监测诊断分析体系，通过连续监测设备运行的重要状态参数，及时了解设备的运行状况，为事故征兆的预诊断提供重要的数据资料，为设备的运行提供可靠的保障。 产品型号 VMS4110E轴振动 VMS4130E摆度 VMS4120E轴承振动 VMS4121E轴承振动 VMS4122E轴承振动 信号 输入信号类型 φ8mm电涡流传感器 φ8mm电涡流传感器 磁电式速度传感器 压电式加速度传感器 压电式速度传感器 测量参数 振幅（p-p） 振幅（p-p）、烈度（Trms） 输入通道 四通道/两通道（可选） 测量精度 ±1%FS@25℃ 频率范围 2~500Hz±3dB 0.5~100Hz 10~300Hz 10~1000Hz 10~1000Hz 测量范围： 振幅（1~500μm用户定义） 振幅（1~500μm用户定义）、烈度（1~50.0mm/s用户定义） 传感器供电 -24Vdc隔离 -24Vdc隔离 不供电（电压输入） 4.0mA±10%，+24Vdc隔离 4.0mA±10%，+24Vdc隔离 输出 4~20mA电流 大负载750Ω、±0.1%FS@25℃ 继电器 5A/30Vdc 或5A/250Vac SPST干节点 同步信号输出 振动：传感器原始信号，输出阻抗100Ω，大传输距离300米 通讯方式 RS485、通讯协议MODBUS RTYU USB接口 支持外部U盘数据存储，备份 报警 级数 每路2级报警 延时 0~250s、以1s为间隔 报警值 用户自定义 报警逻辑 ≥ 环境 运行温度 -30℃~+65℃ 储藏温度 -40℃~+85℃ 湿度 ≤90％，非冷凝 外观 显示 4.3寸TFT真彩触摸屏，LED背光 外形尺寸 138mm×106mm×140mm（L×H×D） 开孔尺寸 125mm×99mm（l×h） 安装方式 盘式 供电 供电电压 具体见选型 功耗 ≤10W 订货信息 订货号 供电A 功能名称 描述 VMS4110E-Ax 00：供电AC85~265V/50-400Hz 01：供电DC+24V 轴振动 配φ8mm电涡流传感器 四通道* VMS4120E-Ax 轴承振动 配磁电式速度传感器 VMS4121E-Ax 轴承振动 配压电式加速度传感器 VMS4122E-Ax 轴承振动 配压电式速度传感器 VMS4130E-Ax 摆度 配φ8mm电涡流传感器 VMS4110DE-Ax 轴振动 配φ8mm电涡流传感器 双通道 VMS4120DE-Ax 轴承振动 配磁电式速度传感器 VMS4121DE-Ax 轴承振动 配压电式加速度传感器 VMS4122DE-Ax 轴承振动 配压电式速度传感器 VMS4130DE-Ax 摆度 配φ8mm电涡流传感器 附件1：安装固定件 订货号 描述 VMS600207 固定仪表的固定件
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
